AY-LGWH系列弯管流量计

一、产品介绍

弯管流量计作为一种计量产品的研究始于上世界初叶。由于弯管流量计没有可动部件,没有任何附加压力损失,测量稳定,精度高,被大量应用于石油、冶金、石化、火力发电、造纸、轻工业、水处理、供暖等行业。

二、工作原理

流体沿弯管弧形通道流动时，由于受角加速度的作用,产生离心力，在弯管的内外侧管壁处产生差压，差压与流量有一定关系,可以由差压的测量求得流量。

三、产品特点

1、可利用现场工艺管道的弯管，无附加压损;

2、可用两向流流量测量;

3、适用于脏污介质;

4、测量的重复性好:

5、性能价格比优越、使用寿命长等;

6、耐高温、高压、耐腐蚀、抗震动、抗冲击、抗磁性能好。

四、技术参数

适用介质:液体、蒸汽、水等介质。

工作压力: -20kPa ~ 42MPa

工作温度: -40℃ ~ 400℃

公称通径: 20≤DN≤2200mm。

                     R/D≥1.25，ReD≥104

精度: 1%

量程比: 10:1

参照标准: GB/T2624 -2006、JJG640 -2016

                     及流量测量节流装置设计手册

连接方式:法兰连接，焊接

弯管流量计的一次传感元件——弯管传感器依弧度上的不同分为如下两种:

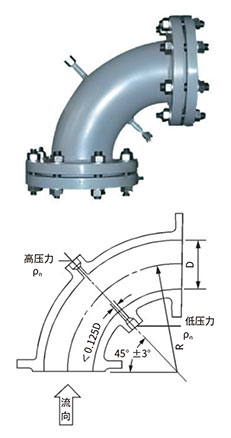

一种是L型弯管流量计: 90°弯管传感器——用于工艺管线90°转弯连接处，替代原弯头。

二种是S型弯管流量计: 180° 弯管传感器——用于直管线上,替代部分直管段。取压口结构参照标准孔板的取压结构设计
